Инструкция по эксплуатации Инкубатора 2.0

Инкубатор 2.0 — двухдиапазонная выносная система усиления радиолинии управления и видеосвязи БПЛА: наземный усилительный блок, активный антенный блок и кабельная магистраль между ними. На этой странице собрана базовая последовательность подготовки, подключения, проверки и хранения комплекса. Перед работой сверьтесь с характеристиками своей комплектации — базовой или дополненной комплектом удлинения И2.0, мачтой 6 м и станцией ALLPOWERS R600.

Ниже приведена базовая последовательность подготовки и подключения, составленная по технической спецификации. Она не заменяет документацию производителя: если такая документация входит в поставку, руководствуйтесь в первую очередь ею.

Комплектация перед началом работы

Проверять комплект удобнее при открытом кейсе: у каждого компонента в ложементах есть своё место, и пустая ячейка сразу укажет на недостающую позицию. Отмечайте проверенные пункты — список нужен только для удобства и никуда не отправляется.

Отдельно осмотрите разъёмы. На сегментах магистрали установлены разъёмы N male, на блоках — N-K (N female), 50 Ом. Контактные поверхности должны быть чистыми, резьба — без забоин, а защитные колпачки — на своих местах.

Подключение оборудования

Последовательность повторяет путь сигнала по спецификации: пульт → наземный блок → магистраль → антенный блок → антенна. Названия органов управления приведены по внешнему виду изделия.

  1. Разместите наземный усилительный блок на устойчивой поверхности рядом с позицией оператора. Не оставляйте блок висеть на кабелях — это нагружает разъёмы.
  2. Проверьте рабочую частоту. Радиолиния пульта и аппарата должна работать в диапазоне 2400–2500 МГц или 5000–5875 МГц — сигналы других частот комплекс не усиливает.
  3. Подключите пульт к наземному блоку двумя кабелями LLMR240 длиной 2 м, используя пигтейлы и адаптеры из комплекта, подходящие к модели пульта.
  4. Соберите магистраль. Каждую из двух линий соберите из трёх 15-метровых сегментов RG8/U, соединив их муфтами N female-female. Четыре муфты комплекта закрывают все четыре соединения — по два на линию.
  5. Промаркируйте линии с обоих концов, чтобы при подключении к блокам не перепутать радиоканалы.
  6. Установите антенный блок на кронштейн — на мини-штатив, трубу или телескопическую мачту — и направьте антенну в сторону района работы аппарата. Антенна направленная, поэтому её ориентация влияет на качество связи.
  7. Подключите магистраль к блокам: каждую линию — к N-разъёмам наземного и антенного блоков, одна линия — один радиоканал.
  8. Подключите питание от сети, если работаете не от аккумуляторов: штатные блоки питания включаются в розетку 220–240 В, при необходимости — через сетевой удлинитель 220 В длиной 50 м.
  9. Проверьте надёжность соединений: затяжку всех N-разъёмов и муфт, отсутствие натяжения и заломов кабеля.
  10. Включите блоки кнопками включения и убедитесь, что дисплеи показывают уровень заряда.

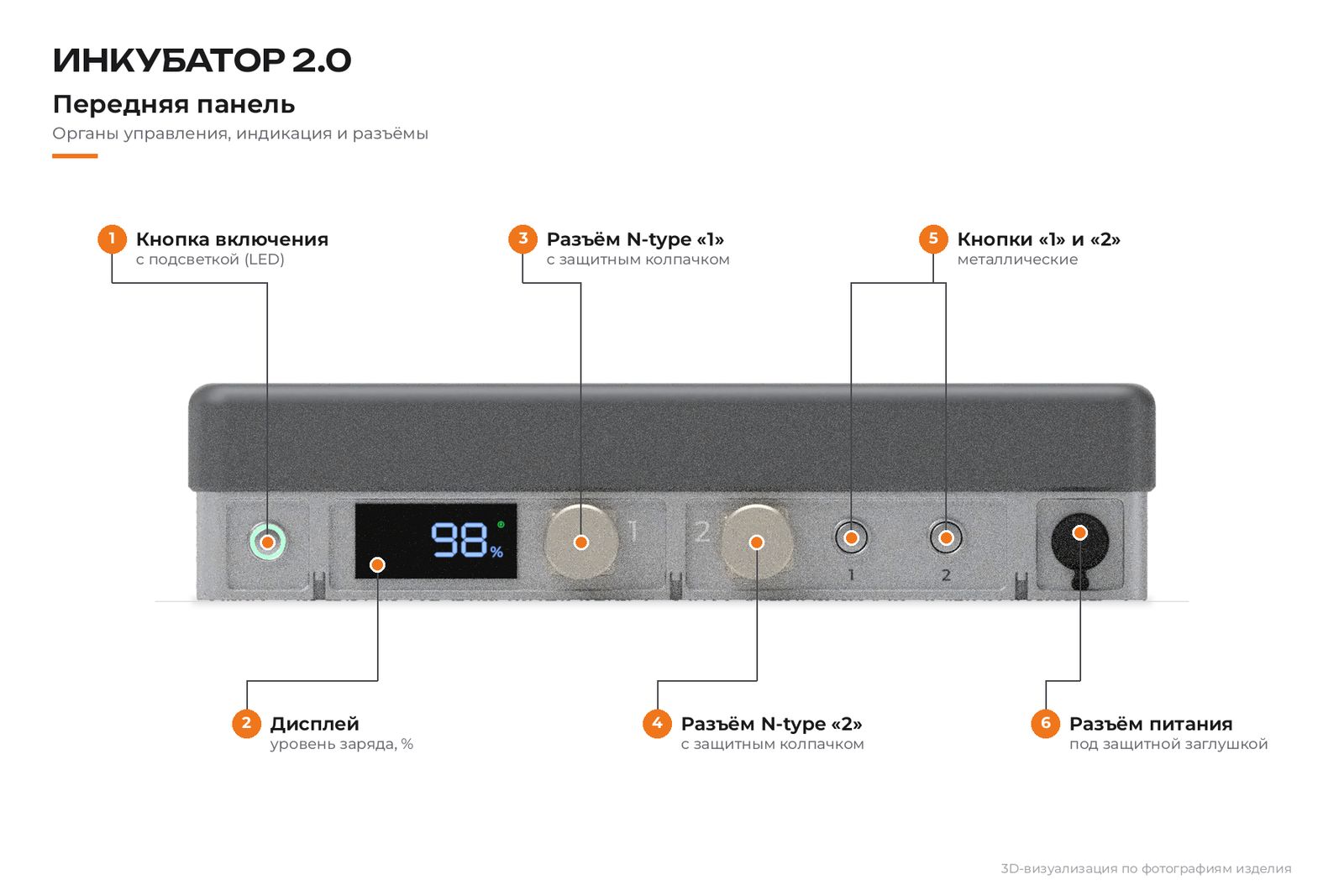

Схема передней панели: кнопка включения, дисплей заряда, разъёмы N-type «1» и «2», кнопки «1» и «2», разъём питания
Передняя панель основного блока: кнопка включения с подсветкой, дисплей уровня заряда, разъёмы N-type «1» и «2» с колпачками, кнопки «1» и «2», разъём питания под заглушкой.

Первый запуск

Первое включение проводите заранее, до выхода на задачу. Порядок ниже снижает риск повредить оборудование из-за ошибки подключения.

  1. Осмотрите кабели по всей длине и разъёмы на обоих концах каждого сегмента.
  2. Убедитесь, что радиолиния пульта работает в одном из рабочих диапазонов комплекса.
  3. Проверьте питание: уровень заряда встроенных аккумуляторов или подключение штатных блоков питания.
  4. Подключите антенный тракт до подачи питания. Не включайте усилительные блоки с неподключёнными RF-разъёмами — это общее правило для радиочастотных усилителей: работа без нагрузки может повредить выходной каскад.
  5. Исключите из тракта повреждённые соединители и сегменты кабеля.
  6. Подайте питание и включите блоки.
  7. Проверьте стабильность связи пульта с аппаратом на земле, до взлёта.

Проверка работоспособности

Проверку повторяйте после каждой сборки комплекса и после перемещения антенного блока.

Что проверитьПризнак исправного состояния
ПитаниеДисплей каждого блока показывает уровень заряда; при работе от сети штатные блоки питания подключены.
Кабельные линииОбе линии собраны полностью, муфты затянуты, на оболочке нет порезов и заломов.
Подключение антенныАнтенный блок надёжно закреплён на кронштейне, линии подключены к его N-разъёмам, антенна направлена в сторону района работы.
ДиапазонЧастота радиолинии пульта лежит в пределах 2400–2500 или 5000–5875 МГц.
Нагрев и поврежденияКорпуса без механических повреждений, оребрённое основание ничем не перекрыто, нет необычного нагрева и запаха гари.
Устойчивость соединенийКабели не натянуты, вес кабеля не приходится на разъёмы, штатив или мачта стоят устойчиво.

Если оборудование не работает

Большинство неполадок связано с питанием и соединениями, поэтому начинайте с них.

ПроблемаВозможная причинаЧто проверить
Комплекс не включается Разряжен встроенный аккумулятор Подключите штатный блок питания или внешний источник 6–12 В DC и проверьте уровень заряда на дисплее.
Нет питания от сети Нет напряжения в розетке, повреждён удлинитель или блок питания Розетку, сетевой удлинитель 220 В, штатный блок питания и разъём питания блока: заглушка снята, контакты чистые.
Нестабильная работа Ослабленные N-соединения, повреждённый сегмент, неверная ориентация антенны, препятствия Подтяните соединения, осмотрите сегменты, скорректируйте направление антенны, поднимите антенный блок выше.
Один из трактов не используется Линия магистрали не подключена или перепутана; пигтейл не соответствует пульту Обе линии с обоих концов, маркировку каналов, подключение кабелей LLMR240 к пульту.
Наблюдается нагрев Перекрыто оребрённое основание, прямое солнце, неподходящее внешнее питание Прекратите работу и дайте блоку остыть. Освободите основание, проверьте напряжение внешнего источника (6–12 В DC).
Повреждён кабель или коннектор Залом, порез оболочки, деформация разъёма, влага или грязь Замените повреждённый 15-метровый сегмент целиком — сегменты взаимозаменяемы. Повреждённые разъёмы не используйте.

Если после проверки неполадка сохраняется, прекратите эксплуатацию и напишите нам на info@incubator-2.ru: опишите комплектацию, способ питания и признаки проблемы.

Работа от аккумулятора и сети

Номинальное питание блоков
7,4 В DC
Ёмкость аккумулятора каждого блока
5000 мА·ч
Автономность
до 15 ч
Допустимое внешнее питание
6–12 В DC
Сеть через штатные блоки питания
220–240 В
Сетевой удлинитель
220 В, 50 м

Каждый активный блок питается от собственного встроенного аккумулятора, поэтому наземный и антенный блоки не зависят друг от друга по питанию. Запаса аккумулятора хватает до 15 часов, а остаток заряда виден на дисплее блока. Перед длительной работой зарядите оба аккумулятора и оцените продолжительность задачи с запасом.

Когда рядом есть сеть, используйте штатные блоки питания от розетки 220–240 В. Если розетка далеко, к ней можно подключиться через сетевой удлинитель длиной 50 м из комплекта; при работе разматывайте удлинитель полностью — смотанный кабель под нагрузкой нагревается. Внешний источник постоянного тока должен выдавать 6–12 В: это допустимый диапазон внешнего питания блоков при номинале 7,4 В.

Для длительной работы в поле предусмотрена опция — портативная электростанция ALLPOWERS R600 (LiFePO₄, 299 Вт·ч, 600 Вт). Станцию подключают через штатные блоки питания к её AC-розетке или через согласованный DC/USB-C преобразователь 6–12 В. Её практическая роль — зарядка встроенных аккумуляторов и длительное автономное питание комплекта.

Не используйте повреждённые кабели питания. Кабель или удлинитель с нарушенной изоляцией, оплавленной вилкой или следами влаги создаёт риск короткого замыкания и поражения током, а при работе от 220 В последствия такой ошибки особенно серьёзны.

Кабельные линии и разнесённое размещение

Сегменты RG8/U 50 Ом
6 × 15 м
Рабочая схема
2 линии × 45 м
Муфты N female-female
4 шт.
Кабели от пульта LLMR240
2 × 2 м
С комплектом удлинения И2.0
до 90 м
Высота на мачте (опция)
до 6 м

Магистраль состоит из двух параллельных линий RG8/U 50 Ом — по одной на каждый радиоканал. Шесть 15-метровых сегментов базового комплекта с разъёмами N male образуют две линии по 45 м, а физическая суммарная длина кабеля составляет 90 м. Соединяют сегменты муфты N female-female.

Комплект удлинения И2.0 добавляет ещё шесть сегментов по 15 м и шесть муфт. С ним каждая линия удлиняется на 45 м, и итоговый вынос антенного блока достигает 90 м.

Общий принцип размещения простой: наземный блок остаётся рядом с оператором и пультом, а антенный устанавливают там, где антенне ничто не мешает, — выше и в стороне от локальных препятствий. Для подъёма предусмотрена телескопическая мачта с рабочей высотой до 6 м и допустимой нагрузкой на верхней точке до 10 кг; мачту стабилизируют треногой и комплектом оттяжек.

Прокладывайте кабель без натяжения и острых перегибов, не оставляйте его в местах прохода и проезда и не допускайте, чтобы соединения лежали в воде или грязи. Приведённые длины описывают только кабельные линии и не определяют дальность радиосвязи.

Условия эксплуатации и обслуживание

Рабочая температура
−35…+85 °C
Рабочая влажность
до 75 %
Защита активных блоков
IP65

Эксплуатируйте комплекс в пределах рабочих условий: при температуре от −35 до +85 °C и относительной влажности до 75 %. Корпуса активных блоков имеют степень защиты IP65; чтобы она сохранялась, неиспользуемые разъёмы закрывайте колпачками, а разъём питания — заглушкой.

Регулярный осмотр

  • Кабели. До и после каждого выезда проверяйте оболочку сегментов по всей длине и разъёмы на обоих концах.
  • Разъёмы. Контакты должны быть чистыми и сухими, резьба — без повреждений; деформированные разъёмы не используйте.
  • Корпус. Удаляйте пыль и грязь сухой или слегка влажной мягкой тканью без растворителей и следите, чтобы радиаторные канавки основания не были забиты.

Не вскрывайте блоки самостоятельно: при неисправности обратитесь к поставщику. Используйте комплекс в соответствии с требованиями законодательства об использовании радиочастотного спектра, действующими в месте эксплуатации.

Хранение и транспортировка

Перевозите и храните комплекс в транспортировочном кейсе с ложементами. Перед укладкой:

  • наденьте защитные колпачки на разъёмы блоков и кабелей, закройте разъём питания заглушкой;
  • смотайте сегменты RG8/U и сетевой удлинитель кольцами, без заломов и сильного натяжения витков;
  • уложите муфты, пигтейлы и переходники в отведённые ячейки, чтобы они не перемещались внутри кейса;
  • убедитесь, что блоки и кабели сухие;
  • перед длительным хранением проверьте уровень заряда аккумуляторов.

Храните кейс в сухом помещении, вдали от отопительных приборов и прямого солнца.
